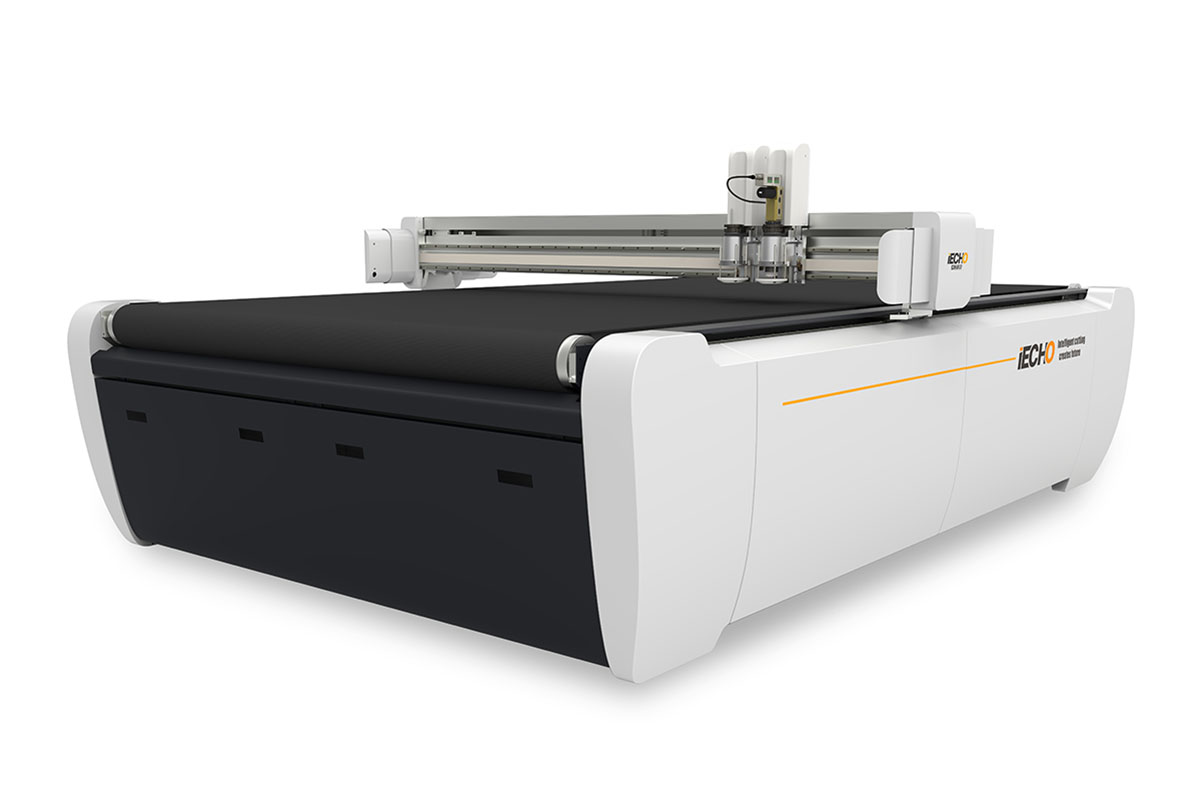

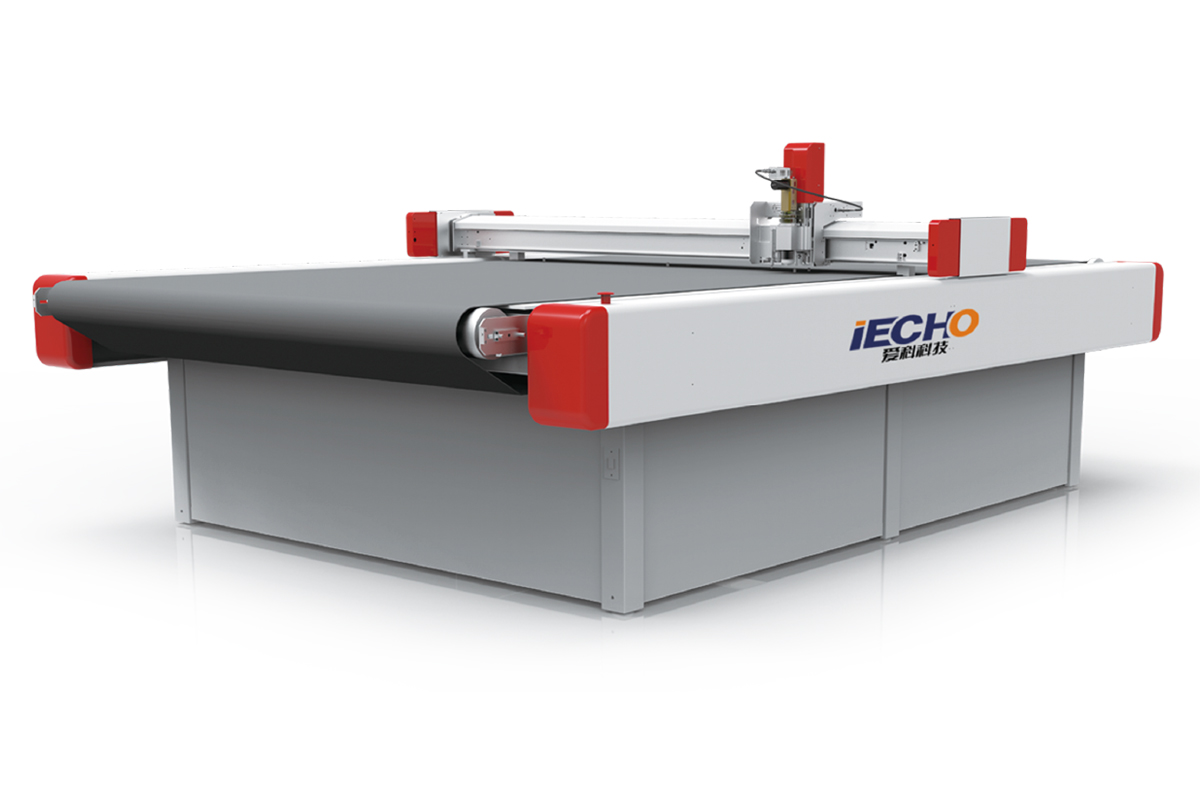

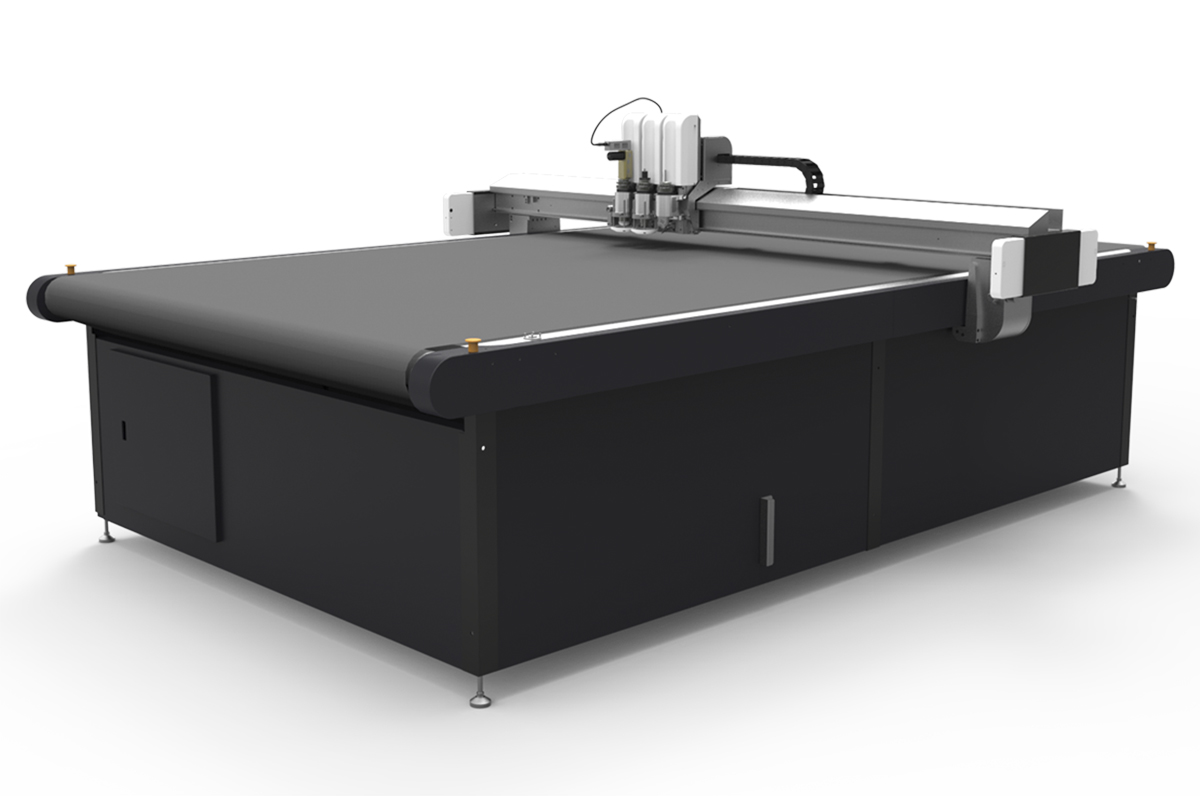

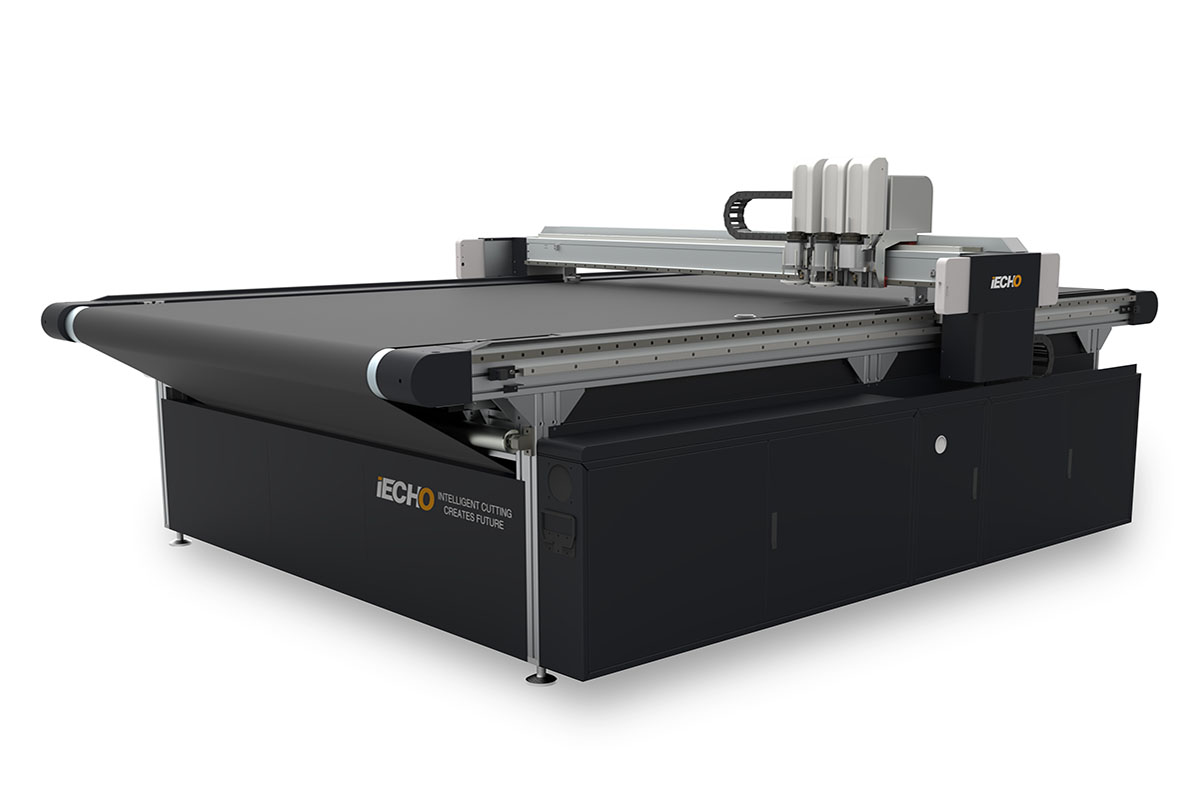

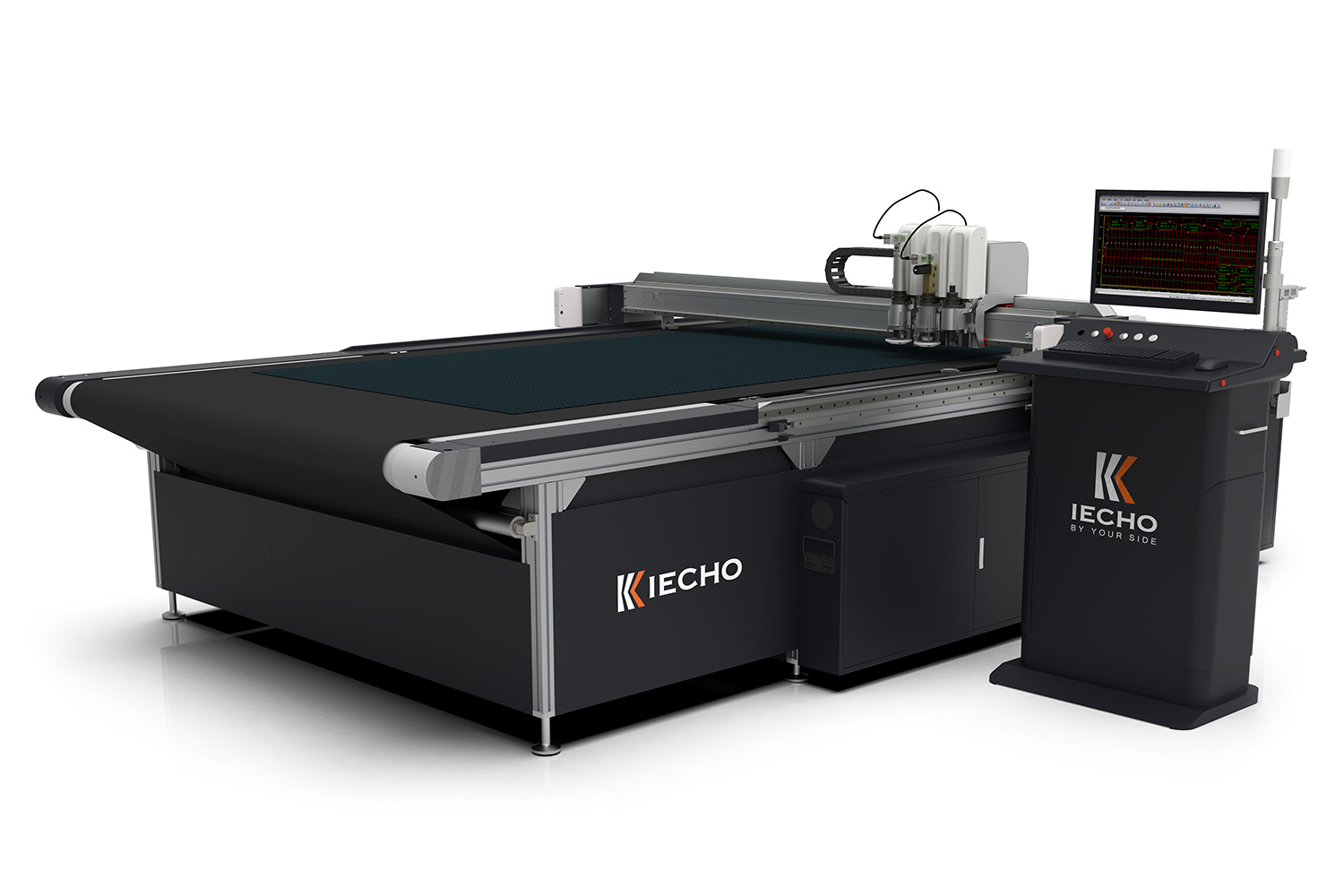

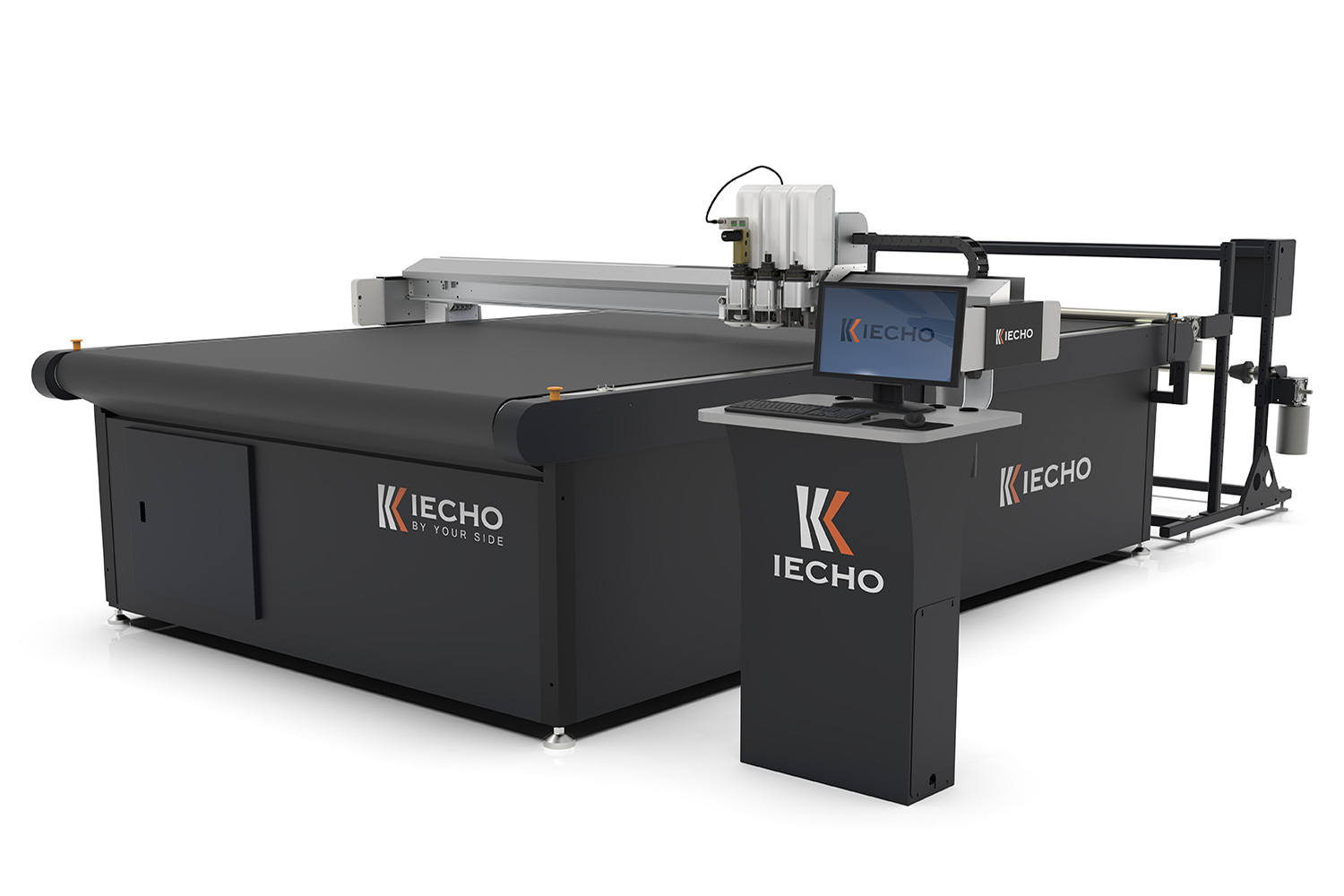

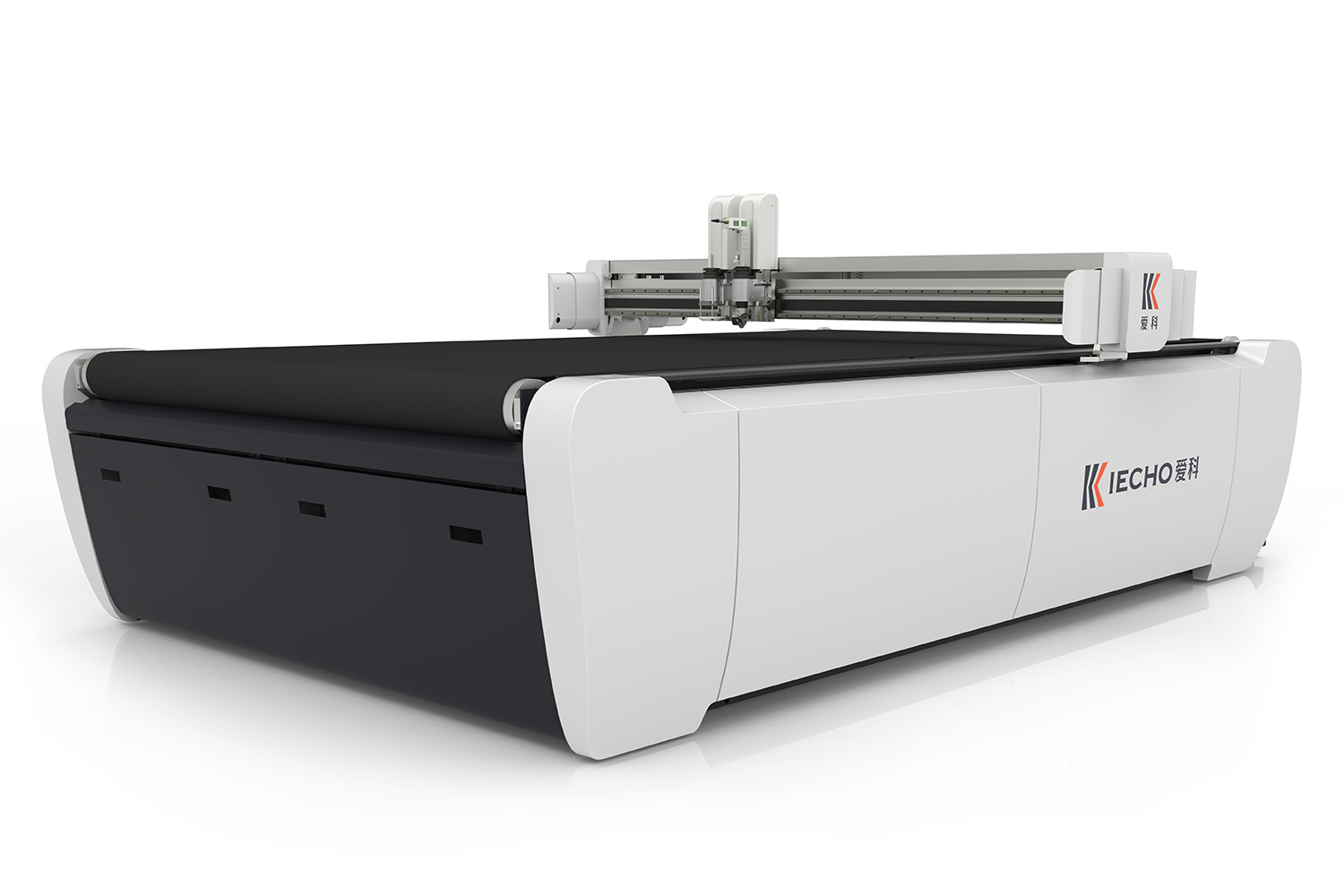

Многофункциональные раскройные комплексы iECHO
Многофункциональные планшетные раскройщики iECHO являются наилучшим решением для изготовления образцов продукции и среднесерийного производства, необходимого в различных отраслях промышленности. Комплексы отличаются исключительной универсальностью благодаря широкому выбору инструментария, позволяющему обрабатывать самые разнообразные материалы – пластики, вспененные материалы, картон и гофрокартон, ЭВА, самоклеящиеся пленки, резину, кожу, ткань и пр. Они оснащены функциями интеллектуального управления и обеспечивают высокую производительность и точность операций.
и подробную информацию по данному продукту
и отзывы от наших клиентов
- Описание
- Характеристики
- Документы
- Видео (11)
- Задать вопрос
-
Описание
На этих планшетных плоттерах можно осуществлять контурную резку, перфорацию, фрезерование, высечку, биговку, черчение и многое другое. Мощное программное обеспечение, которым комплектуются раскройщики iECHO, легко согласуется с другими программными пакетами благодаря функции преобразования данных.
Это оборудование дает предприятиям возможность отказаться от малоэффективного ручного труда и перейти на новый производственный уровень, внедрив инновационные цифровые технологии, гарантирующие скорость и точность выполняемых работ, а также удовлетворение актуальных запросов заказчиков из самых разных сфер деятельности.
Ключевые особенности раскройных комплексов iECHO
- Мощный устойчивый корпус, исключающий любые вибрации, влияющие на качество резки и ресурс инструмента.
- Стол из алюминиевого сплава, использующегося в аэрокосмической отрасли, оснащен системой вакуумного прижима, которая позволяет надежно и эффективно фиксировать заготовки разной величины.
- Несколько типоразмеров рабочего окна для оптимального выбора в соответствии с производственными задачами.
- Интеллектуальные функции и полная автоматизация рабочего процесса.
- Высокая скорость и точность обработки.
- Широкое разнообразие инструмента.
- Возможность различной конфигурации режущего модуля в соответствии с требованиями к обработке разных материалов. Легкость установки инструмента.
- Набор полезных опций для расширения возможностей производства.
- Усовершенствованная схема электрических соединений для повышения удобства работы.
- Управляющий сервер собственной разработки CutterServer для упрощения работы и достижения наилучшего качества резки и специализированное ПО iMulCut, совместимое с наиболее популярными программами для проектирования в швейной и мебельной промышленности.
- Комплектующие от ведущих мировых производителей.
- Высокая эргономичность, позволяющая облегчить оператору управление процессом резки.
- Возможность точно отрегулировать станок в горизонтальной плоскости.
- Экономичность эксплуатации, простота обслуживания, высокая надежность.
Инструмент
Фото Название Описание
UCT
Универсальный режущий инструмент
(тангенциальный нож)
Универсальный тангенциальный нож предназначен для сквозной резки материалов толщиной до 5 мм. Обеспечивает высокую скорость резки и более низкие по сравнению с другими инструментами производственные затраты.
RZ
Фрезерный инструмент CNC
Фасонная фреза с высокой скоростью вращения (до 60 000 об./мин.) для широкого спектра применений крепится в шпинделе мощностью 350 Вт. Модуль с винтовым приводом обеспечивает очень высокую производительность при обработке жестких и мягких материалов толщиной до 20 мм. Фреза позволяет осуществлять резку, по точности соответствующую инструменту Kiss Cut Tool для частичного прорезания. Специальная система пылеудаления позволяет производить работы с максимальной эффективностью и минимальным количеством сопутствующих отходов, обеспечивая при этом продолжительный срок службы шпинделя и самого инструмента.
RZ1/RZ1.8
Мощный фрезерный модуль
Фрезерный модуль с высокочастотным ротором используется для резки жестких материалов – пластиков, фанеры, МДФ, композитных материалов и т. п. Он обеспечивает высокие производительность и стойкость на отказ в условиях значительных продолжительных производственных нагрузок. Модуль комплектуется шпинделями мощностью 1 или 1,8 кВт.
UDT и PEN
Инструмент для маркировки
Перьевые инструменты для графической и текстовой маркировки изделий. Серые чернила, которыми заправлены стержни, хорошо заметны на самых разных по цвету материалах.
KCT
Инструмент для надсечки Kiss Cut
Инструмент Kiss Cut Tool в основном используется для резки ПВХ-пленки, фольги, тонкой бумаги, картона и других тонких материалов. Регулируя положение лезвия, можно с высокой скоростью резать материал с неизменной глубиной и аккуратно прорезать пленку, не повреждая подложку.
EOT
Электрический осциллирующий инструмент
Инструмент для сквозной резки мягких и среднеплотных материалов - гофрированного и пенокартона, уплотнительных материалов. Он работает от бесщеточного электромотора постоянного тока, обеспечивающего высокую скорость резки и вертикальное движение с амплитудой 1 мм и частотой перемещения 18 000 колебаний/мин.
POT
Пневматический осциллирующий инструмент
Пневматический осциллирующий инструмент POT работает от сжатого воздуха и осуществляет вертикальное поступательно-возвратное движение с высокой частотой и с большой амплитудой. Прочность инструмента позволяет резать толстые и плотные материалы - многостенный, гофрированный и сотовый картон, пенокартон с покрытием из картона и полистирола, поролон, сэндвич-панели. Специальное лезвие позволяет обрабатывать материалы толщиной до 110 мм.
PT
Инструмент для пробивки отверстий и прорезей
Инструмент для линейной точечной и штриховой перфорации для создания на картоне и гофрокартоне линий пробивки, позволяющих удерживать детали в плоскости основного полотна и легко их отделять при необходимости, а также аккуратно, без усилий и вспомогательных средств сгибать листы для получения объемного предмета. Для этого инструмента предлагаются восемь колесных лезвий с прямоугольными зубьями разных размеров, идущими с разным шагом.
PRT
Ротационный инструмент
Ротационный инструмент с дисковыми лезвиями обладает большой мощностью и предназначен для резки не только тканей и трикотажа, но и таких сложных, как арамидные ткани и материалы на базе углеродного и стекловолокна. При работе этого инструмента используется система воздушного охлаждения, позволяющая контролировать температуру мотора и обеспечить продолжительный срок его службы.
V-CUT
Инструмент угловой резки
Нож для формирования пазов треугольного сечения выборки для производства объемных конструкций из пенокартона, сотового картона, алюмокомпозита с вспененной сердцевиной. В зависимости от необходимой степени сгибания заготовки может быть установлен инструмент для резки под четырьмя различными углами – 0°,15°, 22.5°и 45°.
СТТ
Биговальный инструмент
Биговальный инструмент предназначен для продавливания узких каналов вдоль линий последующих сгибов картона, гофрированного картона, тонких гибких пластиков и других материалов, способных сминаться по толщине. Благодаря управляющему программному обеспечению для резки, биговщик может работать как в направлении гофрирования, так и в другом направлении, при этом качество бороздок будет неизменно высоким.
Punch/Notch module
Высокоскоростной пробойник
Высокоскоростной пробойник с насадками для вырубки сквозных отверстий (диаметром от 1 до 5 мм) и надсечки. Используется для пробивки ткани, натуральной и искусственной кожа для последующей установки фурнитуры или для выполнения других задач.
PСT
Пресс-нож с биговальным колесом
Пресс-нож использется для аккуратной резки гофрокартона, сотового и гофрированного ПП и других подобных материалов до 7 мм толщиной. Биговальное колесо позволяет примять слои гофрокартона, а лезвие, выступающее из колеса, легко и качественно режет все слои материала. Глубина резки и давление биговщика настраиваются оптимальным образом в зависимости от используемого материала, для чего служит специальный механизм.
Аппаратные опции
- Система оптического позиционирования iECHO CRS
- Автоматическая система резки iECHO ACC
- Оптическая система iECHO Vision Cut согласования контуров напечатанного изображения с контурами резки
- Система iECHO HD projection system для проецирования контуров резки на поверхность материала
- Система сканирования iECHO Leather Scan System для работы с натуральной кожей
- Оптическая система автоматической инициализации инструмента iECHO AKI
- Система считывания особого кода iECHO I Know на базе CCD-камеры для автоаатического выбора необходимого для резки файла
- Ленточная конвейерная система
- Рулонная подача пассивного и активного типов
- Система автоматической подачи листовых материалов
- Увеличение клиренса
- Второй портал (для серии TK4S)
- Система безопасности оператора iECHO Safety Device
- Пылезащитный кожух (класс защиты IP50)
- Наружная/интерьерная реклама
- Упаковка
- Полиграфия
- Автомобильные аксессуары
- Галантерейная продукция
- Швейная промышленность
- Изделия из кожи и кожзама (обувь, сумки и т. п.)
- Спортивные снаряды
- Туристическая экипировка
- Композиционные материалы
- Уплотнители и прокладки из резины, силикона, полиуретана, паронита и др. материалов
-
Характеристики
Технические характеристики раскройного комплекса iECHO BK
iECHO BK-1311 iECHO BK-1713 iECHO BK-2011 iECHO BK-2516 Особенности рабочего стола Неразборная рама, акриловая столешница Максимальная рабочая область 1300 х 1100 мм 1700 х 1300 мм 2000 х 1100 мм 2500 х 1600 мм Максимальная толщина материала 50 мм Принцип фиксации материала Вакуумный прижим Количество зон вакуумной системы 1 Мощность вакуумной помпы > 5 кВт Количество одновременно устанавливаемых
инструментальных модулей1 или 2 Максимальная скорость резки 1000 мм/сек. Точность 0,1 мм Совместимые форматы данных DXF, HP-GL Параметры электросети 3 фазы: 380 В, 50 Гц Интерфейс Последовательный порт Условия эксплуатации Температура: 0-40 °С, отн. влажность: 20-80 % (без конденсата)
Технические характеристики раскройного комплекса iECHO BK3
iECHO BK3-1713 iECHO BK3-2513 iECHO BK3-2517 iECHO BK3-3017 Особенности рабочего стола Неразборная рама, столешница из прочного алюминиевого сплава Максимальная рабочая область 1700 х 1300 мм 2500 х 1300 мм 2500 х 1700 мм 3000 х 1700 мм Максимальная толщина материала 50 мм (110 мм – опция) Принцип фиксации материала Вакуумный прижим Количество зон вакуумной системы Многозонная Мощность вакуумной помпы > 5 кВт Количество одновременно устанавливаемых
инструментальных модулей1, 2 или 3 Максимальная скорость резки 1500 мм/сек. Точность 0,1 мм Совместимые форматы данных DXF, HP-GL Параметры электросети 3 фазы: 380 В, 50 Гц Интерфейс Последовательный порт Условия эксплуатации Температура: 0-40 °С, отн. влажность: 20-80 % (без конденсата)
Технические характеристики раскройного комплекса iECHO BK4
iECHO BK4-1311 iECHO BK4-1713 iECHO BK4-2011 iECHO BK4-2516 Особенности рабочего стола Неразборная рама, столешница из прочного алюминиевого сплава Максимальная рабочая область 1300 х 1100 мм 1700 х 1300 мм 2000 х 1100 мм 2500 х 1600 мм Максимальная толщина материала 50 мм Принцип фиксации материала Вакуумный прижим Количество зон вакуумной системы Многозонная Мощность вакуумной помпы > 5 кВт Количество одновременно устанавливаемых
инструментальных модулей1 или 2 Максимальная скорость резки 1800 мм/сек. Точность 0,1 мм Совместимые форматы данных DXF, HP-GL, ISO Параметры электросети 3 фазы: 380 В, 50 Гц Интерфейс Последовательный порт Габариты (Д х Ш) 2100 х 1900 мм 2500 х 2100 мм 2800 х 1900 мм 3200 х 2400 мм Масса 600 кг 700 кг 800 кг 900 кг Условия эксплуатации Температура: 0-40 °С, отн. влажность: 20-80 % (без конденсата)
Технические характеристики раскройного комплекса iECHO TK4S
iECHO TK4S-2516 iECHO TK4S-2521 iECHO TK4S-2532 iECHO TK4S-3521 Особенности рабочего стола Разборная рама, столешница из прочного алюминиевого сплава Максимальная рабочая область 2500 х 1600 мм 2500 х 2100 мм 2500 х 3200 мм 3500 х 2100 мм Максимальная толщина материала 50 мм (110 мм – опция) Принцип фиксации материала Вакуумный прижим Количество зон вакуумной системы Многозонная Мощность вакуумной помпы > 5 кВт Количество одновременно устанавливаемых
инструментальных модулей1, 2 или 3 Второй портал Опция Максимальная скорость резки 1500 мм/сек. Точность 0,1 мм Совместимые форматы данных DXF, HP-GL Параметры электросети 3 фазы: 380 В, 50 Гц Интерфейс Последовательный порт Условия эксплуатации Температура: 0-40 °С, отн. влажность: 20-80 % (без конденсата) -
